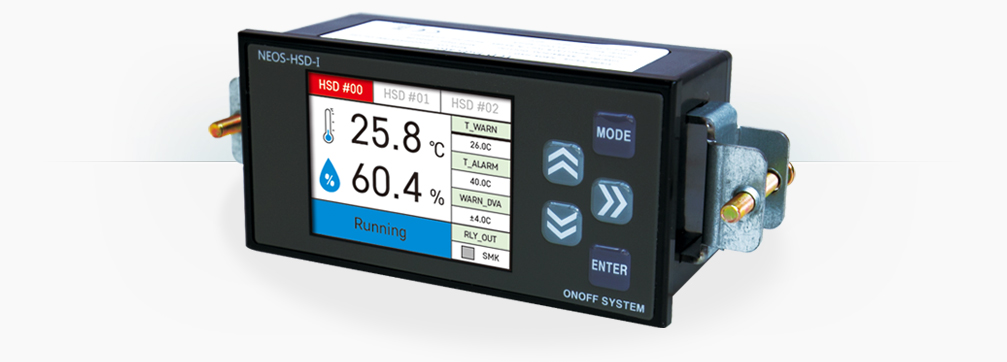

| 인디케이터 |
|

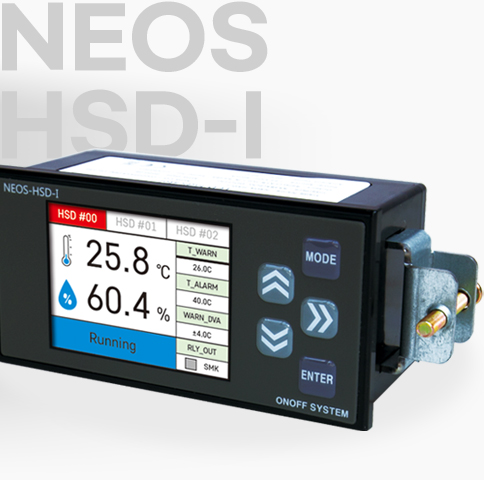

| NEOS-HSD-I |
| LCD 인디케이터 RS485(2ch), DO(1ch) Interface |
 |
|
|
|

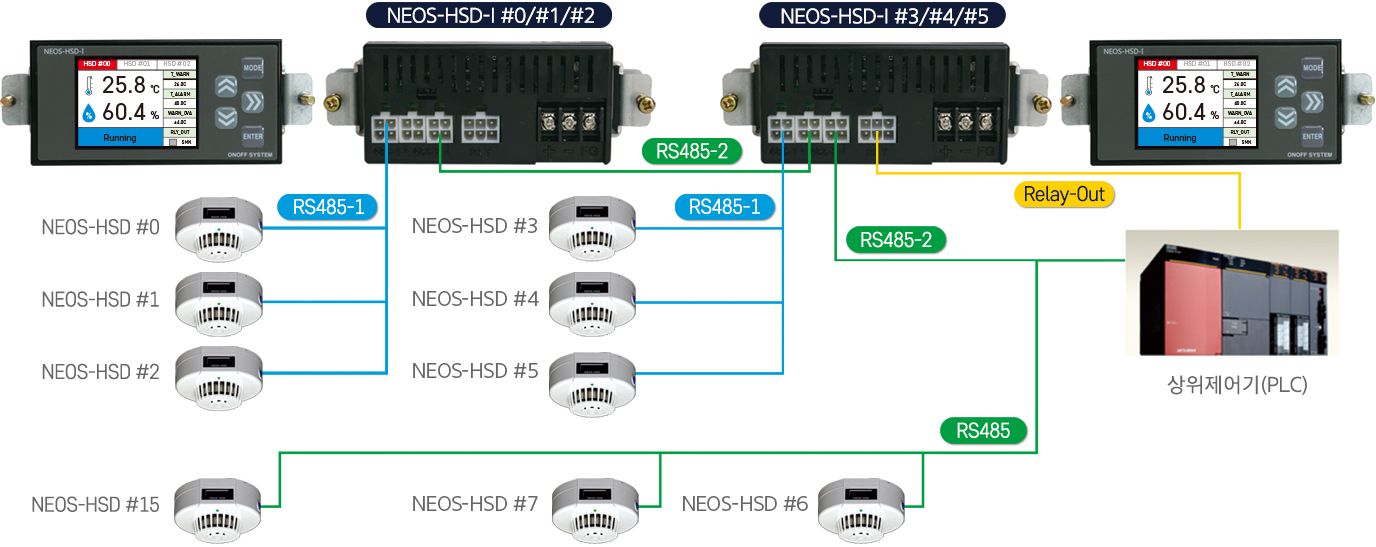

| 시스템 구성도 |
|
|
|
|
| ㆍ2.2인치 TFT 컬러 LCD를 적용하여 시인성 확보 |
| ㆍ판넬 전면에 설치하여 RS485-1 통신포트를 통해 최대 3개의 열.연기감지기 온/습도 및 상태정보를 전시 |

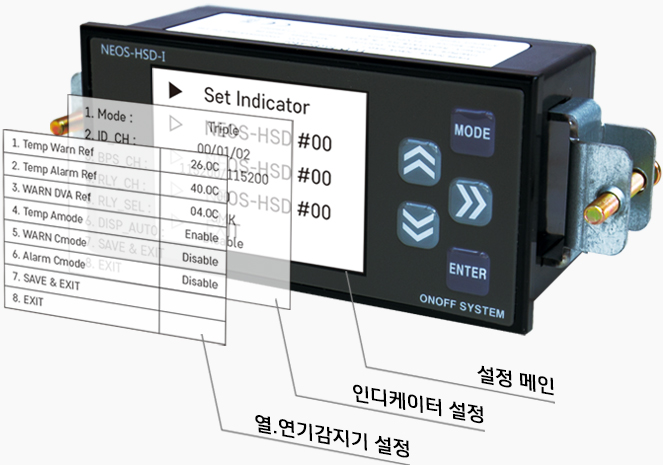

| ㆍ인디케이터 설정 화면을 통하여 열ㆍ연기감지기의 설정 변경 가능 |
| ㆍ자체 C접점(1A1B) Relay 출력 1개를 제공하며 인디케이터 설정 화면에서 출력 종류를 선택 가능 |
| ㆍRS485-2 통신커넥터를 2개 제공하며 기존 열연기감지기 RS485 통신라인과 연결하여 상위 제어기에서 정보 수집 가능 |
|
|
|
|
|

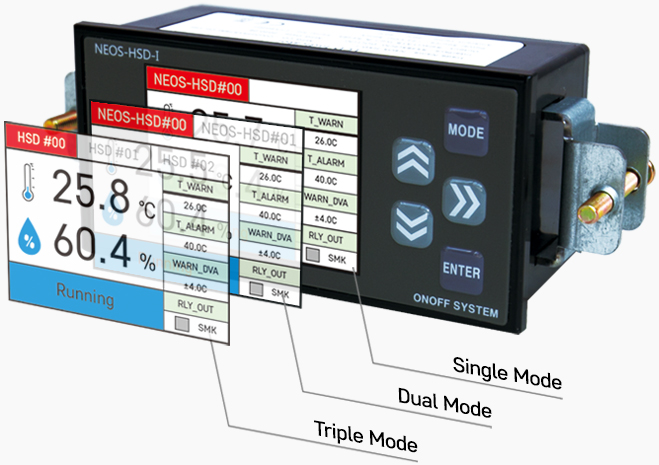

| 화면구성 |
|
|
|
|
|
|

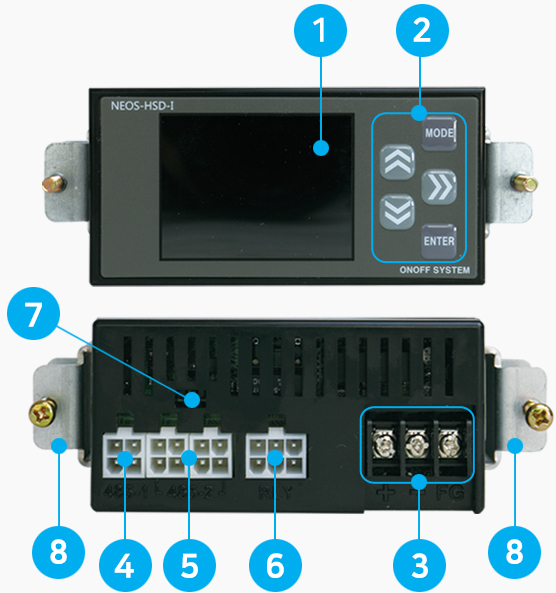

| 제품구성 |
|
 |
| 순번 |
명칭 |
설명 |
| 1 |
디스플레이 |
현재 상태 표시 |
| 2 |
조작버튼 |
화면 전환 및 설정 변경 |
| 3 |
POWER |
전원 인가 CNT |
| 4 |
RS485-1 |
RS485 통신 CNT (열.연기감지기 연결) |
| 5 |
RS485-2 |
RS485 통신 CNT(상위제어기 연결) |
| 6 |
RLY |
릴레이 출력 CNT |
| 7 |
DIP 스위치 |
통신용 종단저항 선택 스위치 |
| 8 |
브라켓 |
제품의 고정을 위한 지지대 |
|
|
|
| 순번 |
명칭 |
설명 |
| 1 |
디스플레이 |
현재 상태 표시 |
| 2 |
조작버튼 |
화면 전환 및 설정 변경 |
| 3 |
POWER |
전원 인가 CNT |
| 4 |
RS485-1 |
RS485 통신 CNT (열.연기감지기 연결) |
| 5 |
RS485-2 |
RS485 통신 CNT(상위제어기 연결) |
| 6 |
RLY |
릴레이 출력 CNT |
| 7 |
DIP 스위치 |
통신용 종단저항 선택 스위치 |
| 8 |
브라켓 |
제품의 고정을 위한 지지대 |
|
|
|
|
|
|
| 제품사양 |
|
| 구분 |
설명 |
| 공급전원 |
24 VDC, 50mA |
| 동작환경 |
-20~60℃, 0~95%RH |
| 보관환경 |
-30~70℃, 0~95%RH (결로하지 않을 것) |
| 외부 Interface |
RS485(2ch), DO(1ch) |
| 출력종류 |
Relay(1A1B Typ.), RS485 |
| 최대 출력전류 |
0.5A Max. @125 VAC, 1 A Max. @60 VDC |
| 디스플레이 |
2.2” TFT LCD |
| 크기 (WxHxD) |
96mm x 48mm x 46mm |
| 판넬 타공 크기 |
92mm x 45mm |
| 무게 |
150g(브라켓 포함) |
|
 |
| 구분 |
설명 |
| 연기 감지 방식 |
Scattering from infrared |
| 온/습도 감지 방식 |
Radiant Heat Temperature |
| 측정 범위 |
Smoke : ≥ Photosensitive factor 5~15%
(Level-1: ≥5%, Level-2: ≥10%, Level-3: ≥15%)
Temp : -40℃ ~ 125℃ / Humi : 0 ~ 100%RH |
| 분해능 |
Temp : 0.1℃ / Humi : 0.1%RH |
| 정확도 |
Temp : ±0.4℃ / Humi : ±3.0%RH |
| 동작 환경 |
-20℃ ~ 70℃, 0 ~ 95%RH (결로하지 않을 것) |
| 보관 환경 |
-30℃ ~ 85℃, 0 ~ 95%RH (결로하지 않을 것) |
| 공급전원 |
DC 24V, 100mA |
| 외부 Interface |
DI(1ch), DO(2ch) & RELAY(2ch), RS485 |
| 출력 방식 |
NPN Open Collector & RELAY & RS485 & Buzzer |
| 출력 용량 |
NPN : DC 30V 50mA, RELAY : DC 60V 1A, Buzzer : 85dB |
| 디스플레이 |
0.91” OLED |
| LED |
3색 LED (Green, Red, Orange) |
| 크기 |
Φ96mm x 43.5mm |
| 무게 |
106g |
|
|
|
|
|
