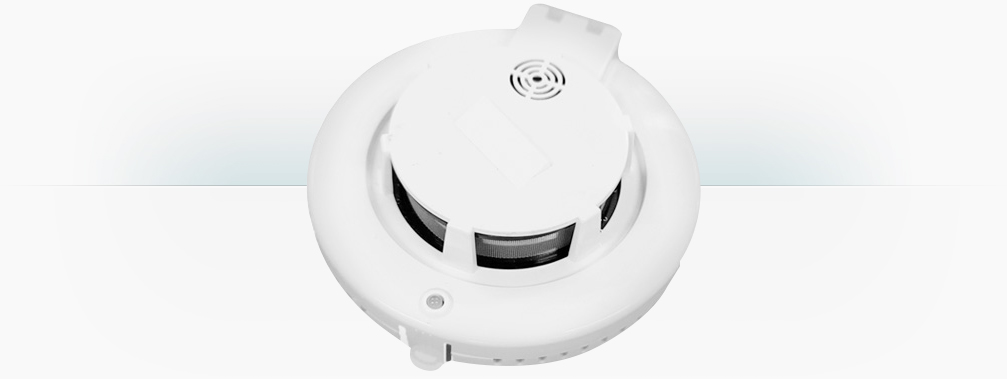

| 열연기 감지기 |
|
|
|
|
| NEOS-FDS10 |
| 열·연기 화재감지 시스템 |
 |
|
|
CAN 통신을 활용한 모니터링 시스템 응답성 및 신뢰성 증가
|
|
디지털 RHT 센서 적용을 통한 열(온도) 측정 정확도 및 응답성 증가
|
|
전용 KIT를 통한 원격 F/W 업데이트 가능 (CAN 통신)
|
|
|
CAN 통신을 활용한 모니터링 시스템 응답성 및 신뢰성 증가
|
|
|
디지털 RHT 센서 적용을 통한 열(온도) 측정 정확도 및 응답성 증가
|
|
|
전용 KIT를 통한 원격 F/W 업데이트 가능 (CAN 통신)
|
|
|
|
|
| 제품특징 |
|
|
|
|

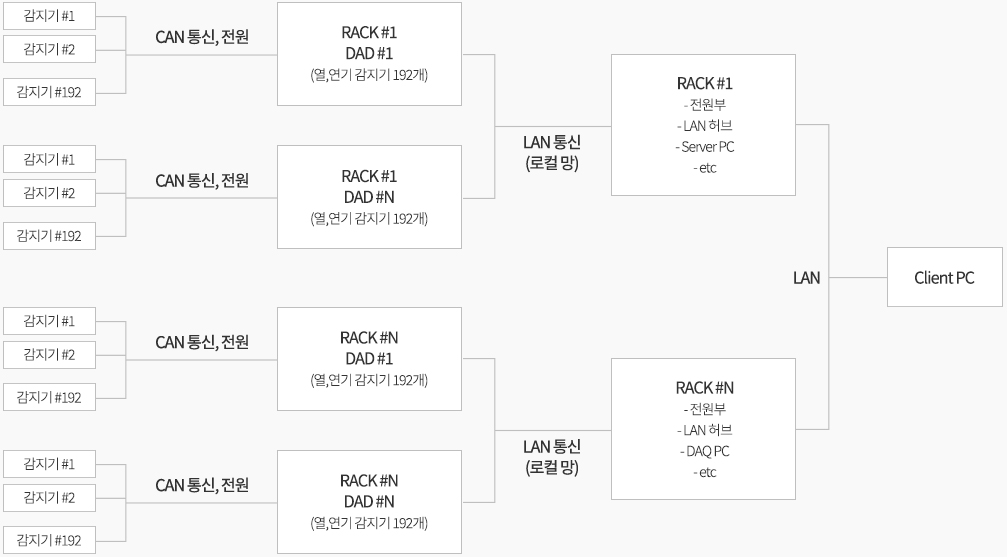

 네트워크 연결 구성도 |
| ㆍ데이터 수집장치 하나당 Max 192개 열,연기감지기 연결 가능 |
| ㆍLAN 망을 활용하여 통합모니터링 시스템 구현 |
|
|
|
|
|

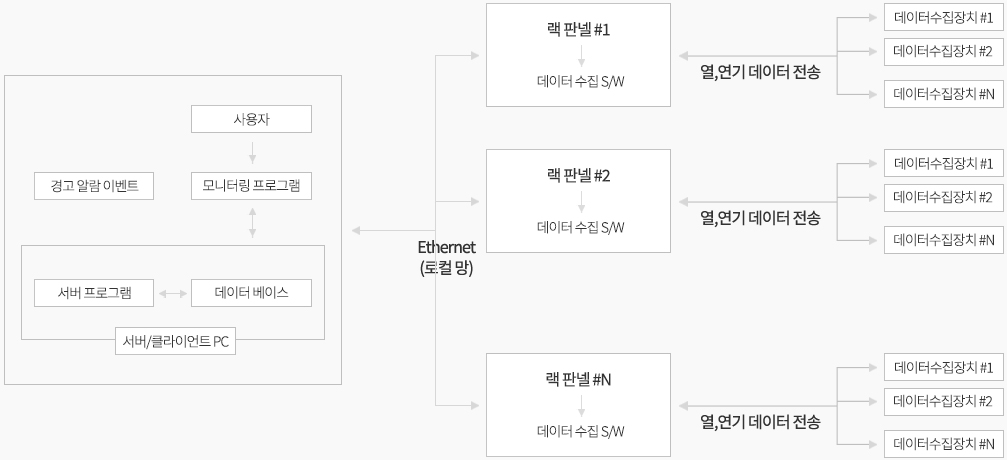

| 통합 모니터링 시스템 s/w 구성도 |
| ㆍ열,연기 데이터 저장 : 연결되어 있는 모든 열,연기 감지기 센서 정보를 Server PC 데이터베이스에 저장 |
| ㆍ데이터 수집 및 DB 업데이트 : 서버 PC는 Local 데이터 수집 장치와 TCP-IP 통신 |
| ㆍ상태 점검 및 이력 관리 : 고객이 전체 시스템 상태를 점검 및 이력 관리 할 수 있는 Client 응용 S/W 제공 |
|
|
|
|
|
|
|
|
| 시스템 특장점 |
|
| 열연기 감지기 |
| 항목 |
오토콘테크 |
타사제품 |
| 네트워크 통신 |
CAN 통신 |
RS485 통신 |
| 연기감지 |
광전식 |
광전식 |
| 연기감지 감도조절 |
서버 프로그램을 통한 설정 가능
ㆍLevel-1: > 5%
ㆍLevel-2: > 15%
ㆍLevel-3: > 25% |
없음 |
| 열(온도) 감지 |
디지털 온습도 센서 |
써미스터 |

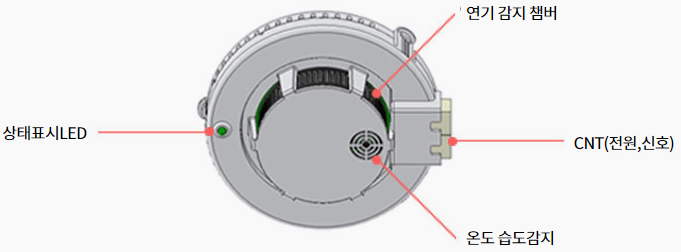

| 사진 |
 |
|
|
| ㆍCAN 통신을 활용한 모니터링 시스템 응답성 및 신뢰성 증가 |
| ㆍ디지털 RHT 센서 적용을 통한 열 (온도) 측정 정확도 및 응답성 증가 |
| ㆍ전용 KIT를 통한 원격 F/W 업데이트 가능 (CAN 통신) |
|
| 열연기 감지기 |
| 항목 |
오토콘테크 |
타사제품 |
| 네트워크 통신 |
CAN 통신 |
RS485 통신 |
| 연기감지 |
광전식 |
광전식 |
| 연기감지 감도조절 |
서버 프로그램을 통한 설정 가능
ㆍLevel-1: > 5%
ㆍLevel-2: > 15%
ㆍLevel-3: > 25% |
없음 |
| 열(온도) 감지 |
디지털 온습도 센서 |
써미스터 |
| 사진 |
|
|
|
| ㆍCAN 통신을 활용한 모니터링 시스템 응답성 및 신뢰성 증가 |
| ㆍ디지털 RHT 센서 적용을 통한 열 (온도) 측정 정확도 및 응답성 증가 |
| ㆍ전용 KIT를 통한 원격 F/W 업데이트 가능 (CAN 통신) |
|
|
|
| 데이터수집장치 |
| 항목 |
오토콘테크 |
타사제품 |
| 네트워크 통신 |
열.연기감지기 연결: CAN 통신 |
열.연기감지기 연결: RS485 통신 |
| 연기감지 |
모니터링 시스템: LAN 통신 |
모니터링 시스템: LAN 통신 |
| BOX 내부/온습도 센서 |
디지털 RHT 센서 / 보드 LCD 전시 |
없음 |
| 열.연기감지기/연결 수량 |
최대 192EA |
최대 120EA |
| BOX 전면 LED |
최대 192EA (3색 LED) |
최대 120EA |
| 사진 |
 |
|
|
| ㆍ고속 통신을 통한 감지기 최대 연결 수량 증가 |
| ㆍ상대적으로 데이터수집장치 감소를 통해 공기 단축 및 원가절감 기대 |
| ㆍ서버 프로그램을 통한 원격 F/W 업데이트 가능 (LAN 통신) |
|
| 데이터수집장치 |
| 항목 |
오토콘테크 |
타사제품 |
| 네트워크 통신 |
열.연기감지기 연결: CAN 통신 |
열.연기감지기 연결: RS485 통신 |
| 연기감지 |
모니터링 시스템: LAN 통신 |
모니터링 시스템: LAN 통신 |
| BOX 내부/온습도 센서 |
디지털 RHT 센서 / 보드 LCD 전시 |
없음 |
| 열.연기감지기/연결 수량 |
최대 192EA |
최대 120EA |
| BOX 전면 LED |
최대 192EA (3색 LED) |
최대 120EA |
| 사진 |
|
|
|
| ㆍ고속 통신을 통한 감지기 최대 연결 수량 증가 |
| ㆍ상대적으로 데이터수집장치 감소를 통해 공기 단축 및 원가절감 기대 |
| ㆍ서버 프로그램을 통한 원격 F/W 업데이트 가능 (LAN 통신) |
|
|
|
|
|
|
| 제품사양 |
|
| NEOS-HSS100 (열,연기감지기) |
 |
| 항목 |
사양 |
비고 |
| 전원용량 |
DC24V, 40mA |
|
| CPU |
STM32F091CBT7 - ST ARM 32-bit Cortex-M0 |
|
| 외부 인터페이스 |
CAN 통신 |
|
| 외부 스위치 |
Dip-Switch 6ch (CAN ID, 0~63) |
제품 뒷면에 위치 |
| Dip-Switch 1ch (CAN 종단저항 사용 유무) |
제품 뒷면에 위치 |
| 외부 LED |
1EA (3색 LED) |
Green, Red, Orange |
| 사용 온도 |
-10℃ ~ 80℃ |
|
| 센서 |
열(온도)/습도 센서 : 디지털 RHT Sensor |
온도 감지 범위: -40℃ ~ 125℃ |
| 연기 센서 : 광학 굴절 방식(광전식) |
습도 감지 범위: 0%RH ~ 100%RH |
| 커넥터 |
전원 및 신호 일체형 4Pin 2EA |
사양: LWD1140-04, CHD1140-04(Housing), 한림커넥터 |
| 크기 / 무게 |
Φ86 x 25.5mm / 70g |
노출면 기준 |
| 판넬 고정 방법 |
후크 고정 |
|
|
| NEOS-DAD100 (데이터 수집장치) |
 |
| 항목 |
사양 |
비고 |
| 전원용량 |
DC24V, 7.5A (Max) |
|
| CPU |
STM32F765IIT7 ARM Cortex-M7 |
Ethernet 지원 고성능 MCU |
| 스위치 |
Rotary Switch 2EA |
DAD 장치 열,단 설정 |
| Rotary Switch 2EA |
DAD 장치 ID 설정(0~255) |
| 인터페이스 |
CAN 통신 3ch |
센서 인터페이스 |
| LAN 통신 |
외부 인터페이스 |
| 최대 접속 개수 |
192EA |
192EA 전면 LED로 정상(녹색)/알람(적색) 상태 표기 |
| CAN 통신 주기 |
초당 4회(0.25sec) |
192EA 인터페이스 기준 |
| LAN 통신 주기 |
초당 1회(1sec) |
DAD-PC(Rack 판넬) TCP/IP 통신 기준 |
| 사용 온도 |
-10℃ ~ 80℃ |
|
| 내부 Display |
미니 OLED Display |
메인보드 상면, 중계기 온/습도 및 기타 상태 전시 |
| 냉각방식 |
FAN 통풍 |
내부 온도센서 기반 자동 On/Off 동작 |
| 커넥터 |
보드 내부 12EA |
사양: LWD1140-04, CHD1140-04(Housing), 한림커넥터 |
| 크기 / 무게 |
415mm x 270mm x 180mm / 8kg |
|
| 하우징 |
스틸 박스 |
색상: MUNSELL NO. 2.2Y 9.1/1.3 (발주 사양에 준함) |
|
|
|
|
|
|
| CLIENT 모니터링 프로그램 |
|
| Main Monitoring |
| ㆍ열·연기감지기 데이터 3D View 확인 가능 |
| ㆍ연기감지/화재감지 및 기타 알람/경고 확인 가능 |
| ㆍ감지 이벤트 및 기타 알람 발생 히스토리 및 그래프 확인 가능 |
| ㆍ엑셀로 데이터 반출 가능 |
|
|
 |
|

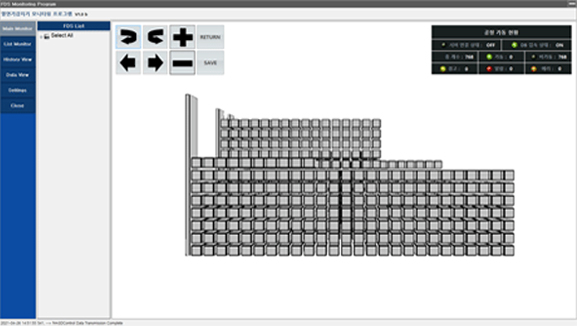

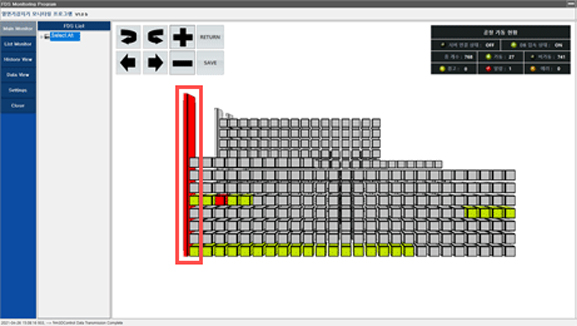

| 모니터링 프로그램 메인 3D View 화면 |
|
|
 |
|

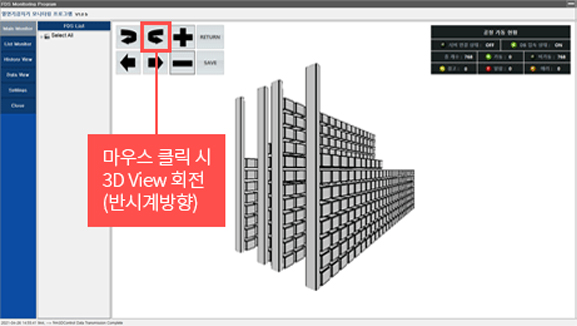

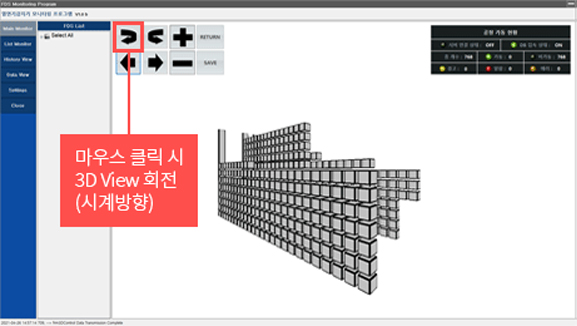

| 시계 방향 회전 3D View 화면 |
|
|
 |
|
| 반시계 방향 회전 3D View 화면 |
|
|

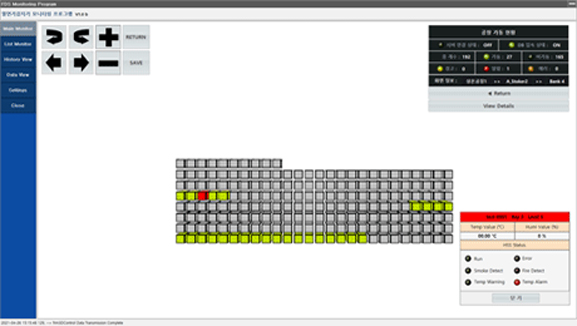

| 연기 감지 알람 발생 |
|
 |
 |
 |
|
| 연기 감지/화재 감지 및 알람/경고 발생 3D View 화면 |
|

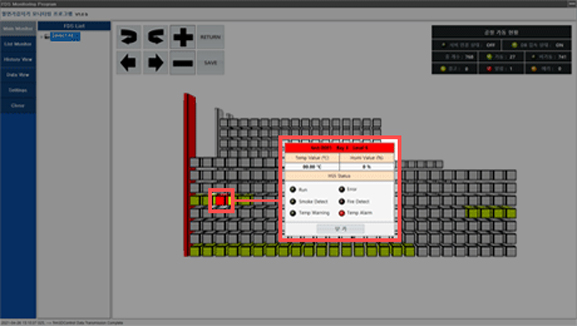

큐브 마우스 더블 클릭 알람 발생 센서 내용 확인 |
|
 |
|
 |
|
| 기둥 마우스 더블 클릭 |
|
선택된 Bank의 알람/경고 발생 내용 확인 |
|

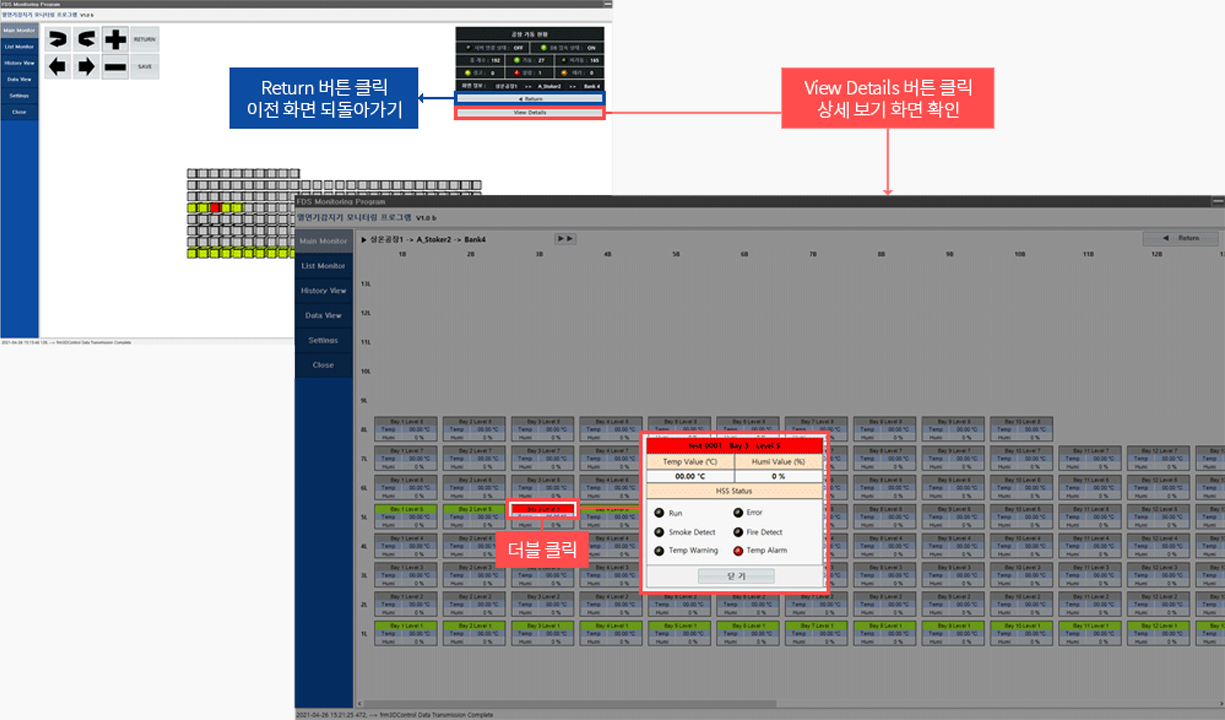

| 알람 상세 보기 |
|
 |
|
| 연기 감지/화재 감지 및 알람/경고 발생 상세 보기 화면 |
|
|
|
|
